标准的实验室配置哪些必不可少?
发布时间:2022-08-29浏览次数:369

标准的实验室配置哪些必不可少?你的实验室中有这些吗?我们都知道,实验室的建设,无论是新建、扩建、或是改建项目,它不单纯是选购合理的仪器设备,还要综合考虑实验室的总体规划、合理布局和平面设计,以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件,需要本着“安全、环保、实用、耐久、美观、经济”的规划设计理念。

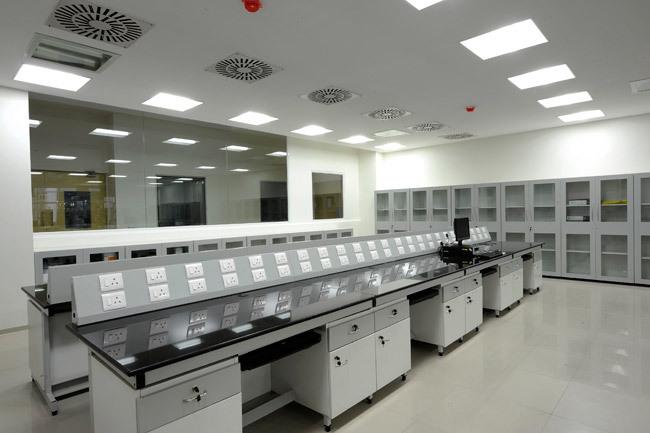

对实验台有啥要求?



实验台在实验室中可谓是占地面积[敏感词]的部分了,实验台与实验台通道划分标准(通道间隔用L表示) L>500mm时,一边可站人操作; L>800mm时,一边可坐人操作;  L>1200mm时,一边可坐人,一边可站人,中间不可过人; L>1500mm时,两边可坐人,中间可过人; L>1800mm时,两边可坐人,中间可过人可过仪器。


实验台面的分类:


①按实验台的功能作用可分为:


化学实验台面:防强酸、强碱、耐高温;耐 98%的浓硫酸;表面材质为酚醛树脂板


物理实验台面:防静电、耐温、抗滑、稳定强;耐 28%的硫酸,表面材质为防火板


生物实验台面:防水、防止细菌密度强;表面材质为不锈钢板。


②按照台面材质可分为贴面板和实芯板。



天平台、仪器台不宜离墙太近,离墙400mm为宜。为了在工作发生危险时易于疏散,实验台间的过道应全部通向走廊。另:实验室建筑层高宜为3.7米-4.0米为宜,净高宜为2.7米-2.8米,有洁净度、压力梯度、恒温恒湿等特殊要求的实验室净高宜为2.5米-2.7米(不包括吊顶);实验室走廊净宽宜为2.5米-3.0米.普通实验室双门宽以1.1米-1.5米(不对称对开门)为宜,单门宽以0.8米-0.9米为宜。


不同实验室配置不同


1.化学基本实验室



主要是进行容量分析、离子测定、氧化还原等实验,一般设计的装备有:实验台与洗涤台;通风柜及管道修检井;带试剂架的实验台及辅助工作台,需考虑设在实验室内的研究空间或电脑台,药品柜、器皿柜、落地安置的仪器设备、急救器等。



2.仪器分析实验室



主要设置各种大型精密分析仪器,同时也包括普通小型分析仪等,一般设计的装备有:仪器台、实验台、通风柜、天平台、电脑台、气瓶柜、洗涤台、器皿柜、药品柜、急救器、万向排气罩、原子吸收罩等。以下列出各类仪器分析实验室的要求,以供参考。



 实验室名称

            所 属 各 室 的 要 求







气相色谱 分析室

主要是对容易转化为气态而不分解的液态有机化合物及气态样品的分析。仪器设备主要有气相色谱仪,具有计算机控制系统及数据处理系统,自动化程度很高,对有机化合物具有高效的分离能力,所用载气主要有:H2、N2、Ar、He、CO2等。但对高沸点化合物,难挥发的及热不稳定的化合物、离子化合物、高聚物的分离却无能为力。要求局部排风及避免阳光直射在仪器上,避免影响电路系统正常工作的电场及磁场存在,一般设计:仪器台(应离墙以便仪器维修)、万向排气罩、电脑台(一般在仪器台旁配置)、边台、洗涤台、试剂柜等



液相色谱 分析室

主要体现在高效率分离,对复杂的有机化合物分离制取纯净化合物,定 量分析和定性分析,仪器设备主要有:高效液相色谱仪,适宜于高沸点化合物、难挥发化合物、热不稳定化合物、离子化合物、高聚物等,弥补气相色谱仪的不足。环境和实验室基础装备设计要求与气相色谙室相近。






 质谱分析室

主要是对纯有机物的定性分析,实现对有机化合物的分子量、分子式、分子结构的测定,分析样品可以是气体、液体、固体,主要设备有质谱仪、气-质联用仪。质谱仪是利用电磁学的原理,使物质的离子按照基 特征的质荷比(即质量m与电荷e之比—m/e)来进行分离并进行质谱分析的仪器,缺点是对复杂有机混合物的分离无能为力。气相色谱分离效率高,定量分析简便的特点,结合质谱仪灵敏度高,定性分析能力强的特点,两种仪器联用为气-质联用仪。可以取长补短,提高分析质量和效率。质谱仪可能有汞蒸汽逸出,要考虑局部排风。





 光谱分析室

主要是根据物质对光具有吸收、散射的物理特征及发射光的物理特性,在分析化学领域建立化学分析。主要的仪器是原子发射光谱仪、原子吸收光谱仪,分光光度计、原子荧光光谱仪、荧光分光光度计、X射线荧 光仪、红外光光谱仪、电感耦合等离子体(LCP)光谱仪、拉曼光谱仪等。实验室应尽量远离化学实验室、以防止酸、碱、腐蚀性气体等对仪器的损害,远离辐射源;室内应有防尘、防震、防潮等措施。仪器台与窗、墙之间要有一定距离,便于对仪器的调试和检修。应设计局部排风。使用原子吸收罩排风较为适宜。



以上实验室,根据实际需要可设置样品处理室,一般有洗涤台、实验台、通风柜等设备,同化学实验室类似。


3. 洁净实验室



洁净实验室主要是通过人为的手段,应用洁净技术实现控制室内空气中尘埃、含菌浓度、温湿度与压力、以达到所要求的洁净度、温湿度和气流速度等环境参数。空气洁净度是指洁净空气环境中空气含尘量程度,空气洁净度的级别以含尘浓度划分。洁净度是指每升空气中所含粒径≥0.5um 的尘粒的总颗粒。

我国空气洁净等级标准分为:100级、1000 级、10000 级、100000 级。

国际标准则划分为:1 级、2 级、3 级、4 级、5 级。



试剂储存和准备室(标本制备区) ,仪器主要配置有:冷冻离心机、生物安全柜、冰箱、可移动紫外灯、全自动力核酸蛋白纯化仪、专用工作服和工作鞋等。扩增反应混合物配制和扩增区配置有:冰箱、高速离心机、超净工作台、PCR仪(要求负压状态) 、可移动紫外灯、微量加样器、核酸扩增仪等。扩增产物分析区主要配置有:移液器、振荡器、超净工作台、毛细管电泳仪、冰箱、离心机、微量加样器、可移动紫外灯等。


4.辅助实验室:


主要有天平室、高温室、纯水室、气瓶室、贮藏室、溶液配制室、暗室等。


天平室, 分析天平是化学实验室必备的常用仪器, 高精度天平对环境有一定要求,主要是气流和风速的影响, 天平室应靠近化学实验室,以方便使用,但不宜与高温室和有较强电磁干扰的房间相邻。高精度微量天平宜设在底层。天平室内不得设置洗涤台或任何管道穿过窒内,以免管道渗漏影响天平的维护和使用。


高温室,高温炉和恒温箱是常备设备,一般放置在高温工作台上,但特大型的恒温箱须落地安置为宜,高温炉秘恒温箱须分开放置。


纯水室,主要是设计的实验装备有;边台和洗涤台。现代实验室多使用去离子水、 水量大且能保证水质。 地面需设地漏。


气瓶室, 实验室用气除不燃气体 (氮气、二氧化碳) 、惰性气体(氩气、氦气等)外,其他气体具有高压、剧毒、氧化分解、爆炸等危险性气体,例如易燃气体氢气、一氧化碳;剧毒气体为氟气、氯气;助燃气体为氧气等,这些气体不得进行实验室。可以通过管子接到各实验室内。


溶液配制室,用于配制各种标准溶液和不同浓度的溶液。在允许的条件下,可由两个房间组成,其一设有天平台。另一间作配制试剂和存放试剂之用,一般应配置:通风柜、实验台、试剂柜。



不可忽略:特殊气体配送系统


实验室用气主要有不燃气体(氮气、二氧化碳)、惰性气体(氩气、氦气等)、易燃气体(氢气、一氧化碳);剧毒气体(氟气、氯气);助燃气体(氧气)组成。除不燃气体、惰性气体外其它气体不得进行实验室。可以通过输气管接到各实验室内。一般气相室配置氦气(He)、氮气(N2)。

气质联用室配置了氮气、氢气、氧气。氢气管线上的连接管件都要连接后焊接,严禁有泄漏的可能。所有的管线在安装完毕后一定要做气密性实验,并在使用前要先除油。由于管道细小,管间距小,安装过程中可依据现场情况进行调整,保证间距不小于 45mm,气瓶装瓶时,易燃易爆与惰性气体同柜,杜绝两种易燃气体同瓶装一柜。



必不可少:有害气体输出系统


实验室内往往存在许多不利于人体健康的化学物质污染源,特别是有害气体,将其排除非常重要。但与此同时,能源往往会被大量的消耗,因而实验室的通风控制系统的要求渐高,从早期 CV(定风量),2-State(双稳态式),VAV(变风量)系统,到[敏感词]的适应性控制系统——既安全,又要符合节约能源的需要。



总之,实验室的[敏感词]观念就是将整个实验室当作是一台排烟柜,如何有效的控制各种进排气,达到既安全又经济的效果是至关重要的。实验室常用排风设备主要有:通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。其中通风柜最为常见。通风柜是安全处理有害、有毒气体或蒸汽的通风设备,作用是用来捕捉、密封和转移污染物以及有害化学气体, 防止逃逸到实验室内, 这样通过吸入工作区域的污染物,使其远离操作者,来达到吸入接触的最小化。通风柜内的气流是通过排风机将实验室内的空气吸进通风柜,将通风柜内污染的气体稀释并通过排风系统排到户外后,可以达到低浓度扩散;万向抽气罩是进行局部通风的[敏感词]:安装简单、定位灵活,通风性能良好,能有效保护实验室工作人员的人身安全;


原子吸收罩主要适用于各类大型精密仪器, 要求定位安装, 有设定的通风性能参数,也是整体实验室规划中必须考虑的因素之一;


排气罩主要适用于化学实验室, 在解决这类实验室的整体通风要求中, 它是必不可少的装备之一。
